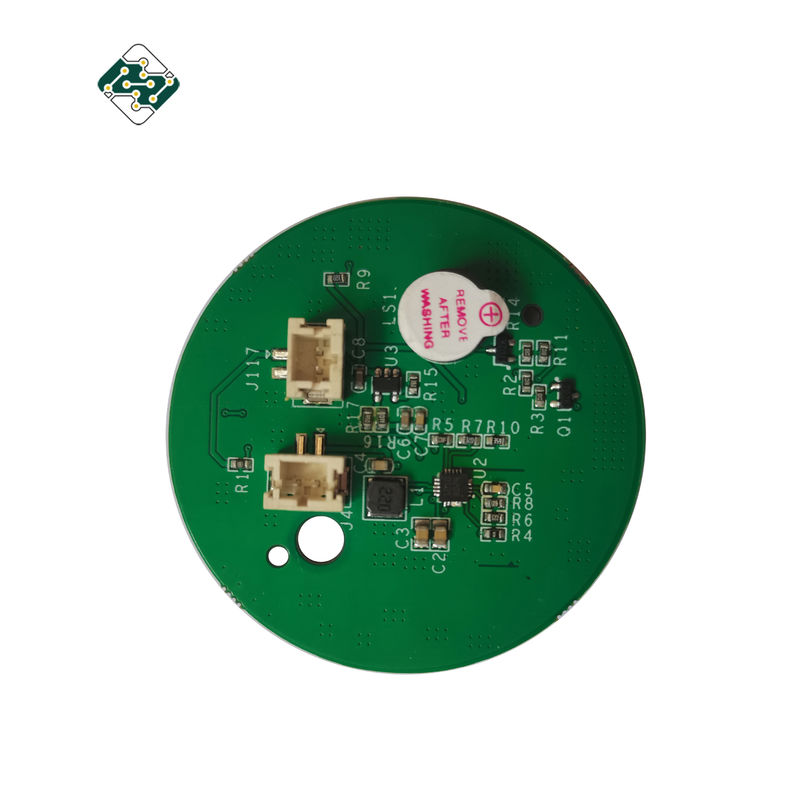

Le Smart Watch nickellent l'argent d'immersion de carte de PCBA pour le traqueur de GPS

Tableau de commande électronique de carte électronique de traqueur de GPS de Smart Watch Lora Sensor

Dossiers et condition pour la carte PCB, citation de PCBA :

• Un BOM (nomenclatures) avec des indicateurs de référence : description composante, nom du fabricant et numéro de la pièce.
• Dossiers de carte PCB Gerber.
• Un dessin de fabrication de carte PCB et schéma d'ensemble de PCBA.
• Procédures d'essais.
• Toutes restrictions mécaniques telles que des conditions de taille d'assemblée

• Fabrication de panneau de carte PCB et service de PCBA :
  • le panneau de carte PCB d'o a fait, des pièces de carte achetées par nous
  • carte électronique d'essai d'o ou PCBA
  • la livraison rapide d'o, paquet antistatique
  • o RoHS Directive-conforme, sans plomb
  • service d'arrêt d'o un de conception de carte PCB, de disposition de carte PCB, de fabrication de carte PCB, de composants achetant, d'ensemble de carte PCB, d'essai, d'emballage et de livraison de carte PCB
  • service de fabrication d'o Eleectronic
• Termes détaillés pour l'ensemble de carte PCB :
  • impératif technique d'o :
    • Technologie de soudure professionnelle de surface-support et d'à travers-trou de §
    • Diverses tailles de § comme 1206, 0805, technologie de SMT de 0603 composants
    • les TCI de § (dans l'essai de circuit), technologie de FCT (essai fonctionnel de circuit)
    • Ensemble de carte PCB de § avec l'UL, CE, FCC, approbation de RoHS
    • Technologie de soudure de ré-écoulement de gaz d'azote de § pour SMT
    • Niveau élevé SMT de § et chaîne de montage de soudure
    • Capacité reliée ensemble à haute densité de technologie de placement de conseil de §
  • condition de citation d'o :
    • Dossier de Gerber de § et liste de Bom
    • Le § dégagent le PICS du pcba ou de l'échantillon de pcba pour nous
    • Méthode d'essai de § pour PCBA
  • spécifications de carte PCB d'o :
    • Couche de § : 1 à 12 couches
    • Matériel de § : FR-4, CEM-1, CEM-3, taille TG, halogène FR4 libre, FR-1, FR-2, etc. en aluminium.
    • Épaisseur de finition maximale de § : 0,2 à 4.0mm (0,02 | 0,25″)
    • Côté de finition maximal de conseil de § : 500 x 500mm (20 x 20")
    • Le § mn a foré la taille de trou : 0.25mm (10mil)
    • Ligne largeur de mn de § : 0.10mm (4mil)
    • Interlignage minimal § : 0.10mm (4mil)
    • Le § apprêtent finition/traitement : HALS/HALS sans plomb, étain chimique, or chimique, or d'immersion, plaquant l'or
    • Épaisseur d'en cuivre de § : 0,5 à 3,0 onces
    • Le § soudent la couleur de masque : vert/noir/blanc/rouge/bleu
    • Emballage intérieur de § : sachet en plastique
    • Emballage externe de § : emballage standard de carton
    • Tolérance de trou de § : PTH : ±0.076, NTPH : ±0.05
    • Certificat de § : UL, OIN 9001, OIN 14001, RoHS, UL
    • § profilant le poinçon : cheminement, V-coupe, taillant
    • § fournissant le service d'OEM à toutes sortes d'ensemble de carte électronique
