Fichiers et exigence de devis PCBA
Une BOM (Bill of Materials) avec des désignations de référence: description du composant, nom du fabricant et numéro de pièce.
Des fichiers de PCB Gerber.
Un dessin de fabrication de PCB et un dessin d'assemblage de PCBA.
Procédures d'essai.
Toute restriction mécanique telle que les exigences en matière de hauteur de montage
Paramètres du produit
|
Finition de surface
|
HASL/libre de plomb;ENIG;Or par immersion
|
|
D'une épaisseur n'excédant pas 1 mm
|
Vias, vias avec masque de soudure
|
|
Min Diamètre du trou de forage
|
0.01'",0.25 mm, ou 10mils
|
|
Épaisseur du panneau
|
0.2-7.0 mm, Flex 0.01-0.25 mm
|
|
Service d'essais
|
Test électronique/AOI/RAG X/test fonctionnel
|
|
Épaisseur du cuivre
|
0.5 oz-4 oz
|
|
Tolérance à la gravure
|
± 0,02 mm
|
|
Coupe de planche
|
Cisaillement, V-score, Tab-route
|
|
Taille minimale du trou
|
0.2 mm
|
|
Min. Largeur de ligne
|
0.1 mm
|
Fabrication de circuits imprimés et service de PCBA:
Les circuits imprimés sont fabriqués par nous, les pièces des circuits imprimés sont achetées par nous

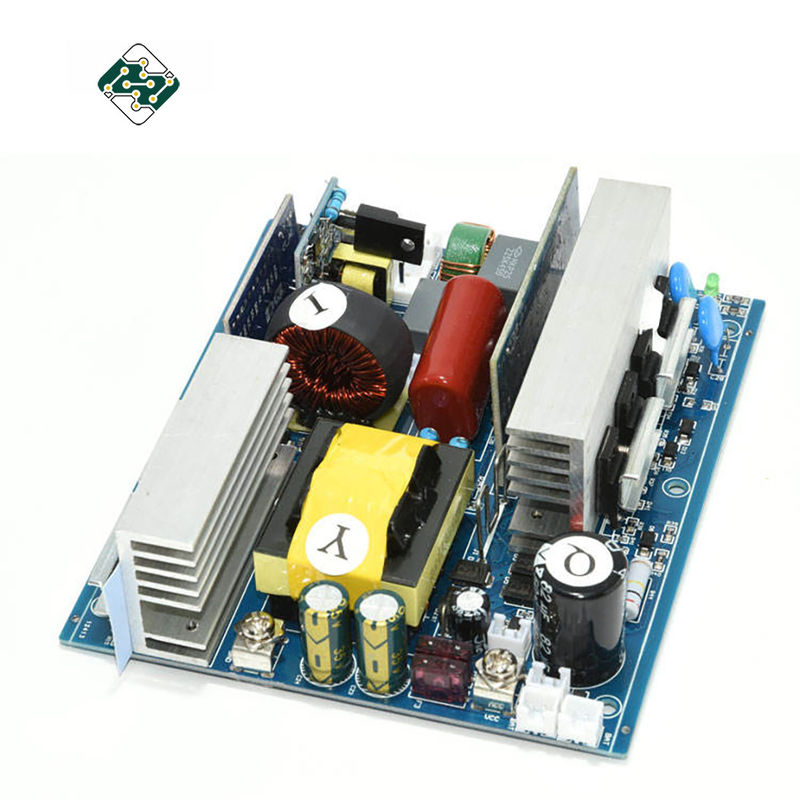

Plaque de circuit électronique d'essai ou PCBA
Livraison rapide, emballage antistatique
Conforme à la directive RoHC, sans plomb
Service à guichet unique de la conception des PCB, de la mise en page des PCB, de la fabrication des PCB, de l'achat des composants
Assemblage, test, emballage et livraison de PCB
Services de fabrication électronique
